Дневные ходовые огни (ДХО) - установка (на кузов BZ)

После эксплуатации автомобиля с постоянно включенным ближним светом, увеличением количества автомобилей на дорогах с установленными ДХО и прочтения ряда форумов было принято решение об установке ДХО на свой CUBE CUBIC 2003г.в.

Особенность Кубика такова, что ДХО особо разместить негде, поэтому старался искать умеренные по ценам огни, но не в блоке, а «россыпью». Выбор пал на китайские, вот такие:

Установка ДХО на Nissan Cube - LD Meteor

Установка ДХО на Ниссан Куб Кубик - LD Meteor

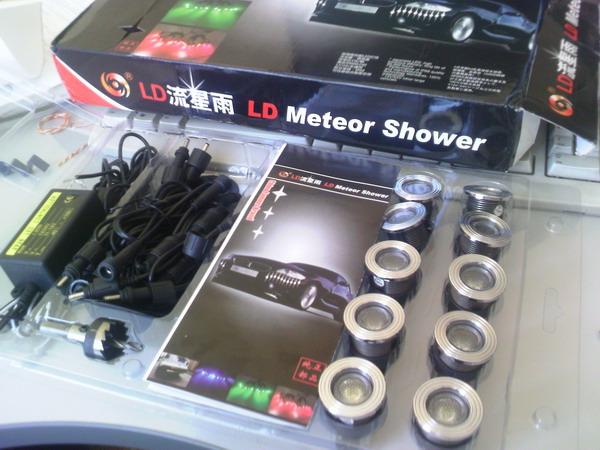

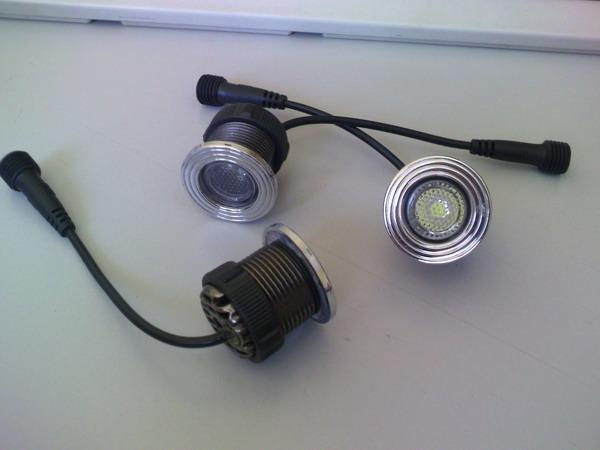

В комплекте имеется 10 фонарей в металлическом корпусе, блок управления огнями, фреза для сверления монтажных отверстий в бампере, соединительные провода, но вот предохранитель на плюсовой провод китайцы почему-то не предусмотрели.



Собственно монтаж. Так как в комплектации моего Кубика не было противотуманок, то ДХО решил установить на их место:

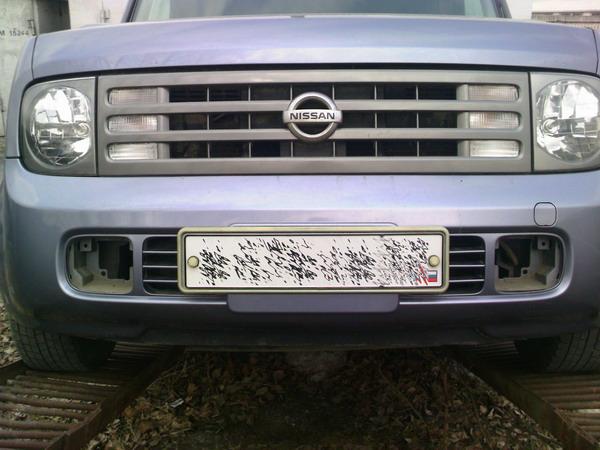

Установка ДХО на Nissan Cube - Место для установки

Заглушки имеют кривизну, и поэтому монтаж в них был бы затруднителен:

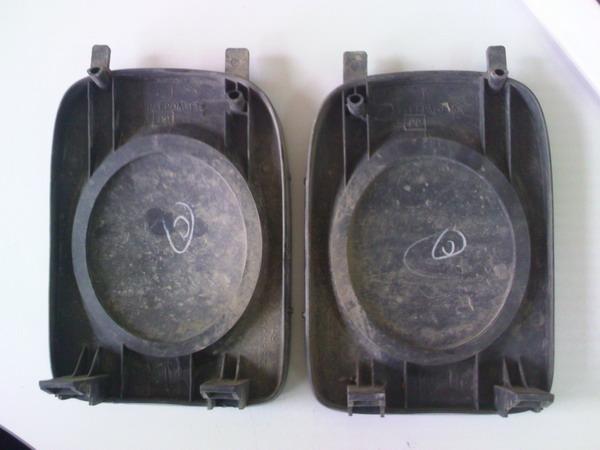

Установка ДХО на Nissan Cube - Заглушки в бампере

Решил изготовить заглушки самостоятельно из подручных средств.

Первое - снятие выкройки:

Установка ДХО на Nissan Cube - Выкройка зашлушки

Далее - изготовление болванки по размерам из пластика 4мм и 8мм толщиной (заказал в организации, занимающейся изготовлением наружной рекламы):

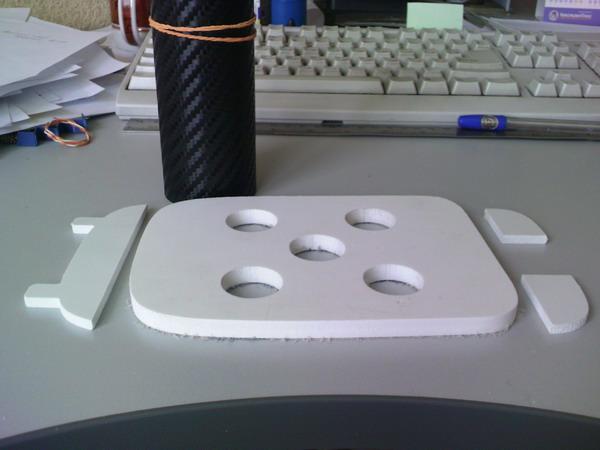

Установка ДХО на Nissan Cube - Изготовление заглушки

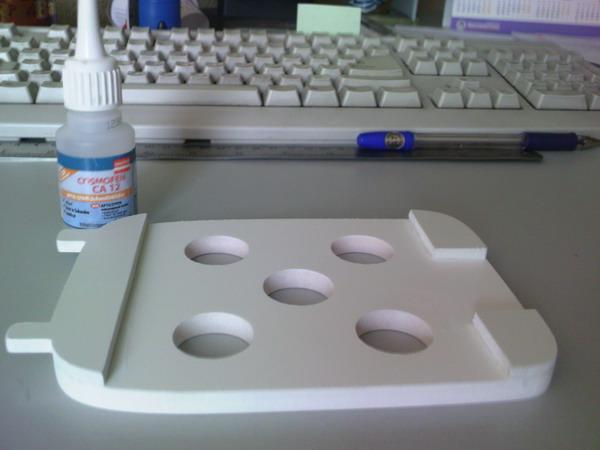

Склеиваем болванки клеем:

Установка ДХО на Nissan Cube - Изготовление заглушки

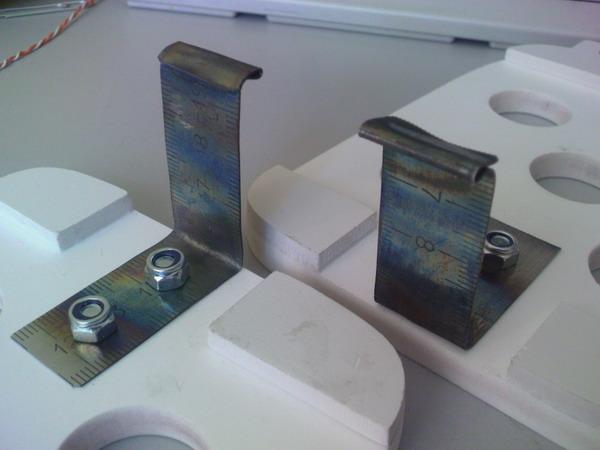

Из стальной линейки изготавливаем фиксирующие скобы:

Установка ДХО на Nissan Cube - Изготовление заглушки

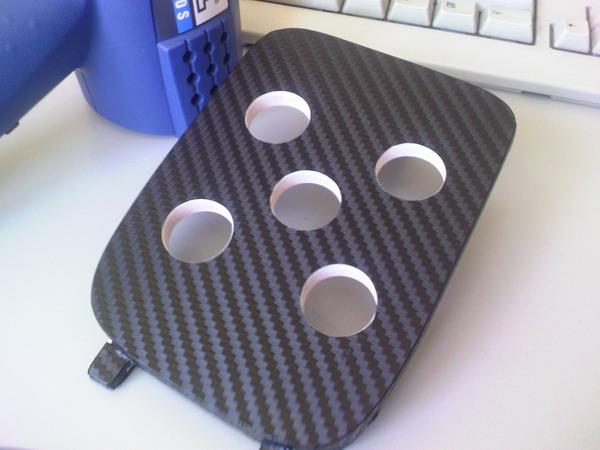

Обклеиваем пленкой «под карбон» (куплена там же, в рекламной мастерской):

Установка ДХО на Nissan Cube - Обклеиваем плекой под карбон

Монтируем фонари в заглушку:

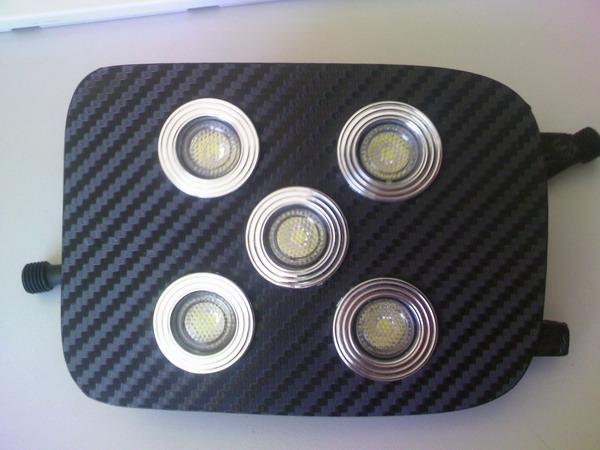

Установка ДХО на Nissan Cube - Фонари в заглушке

Дальше установка на автомобиль и подключение. По регламенту ДХО должны включаться автоматически при запуске двигателя и выключаться при его остановке, поэтому подключать ДХО решил к реле топливного насоса.

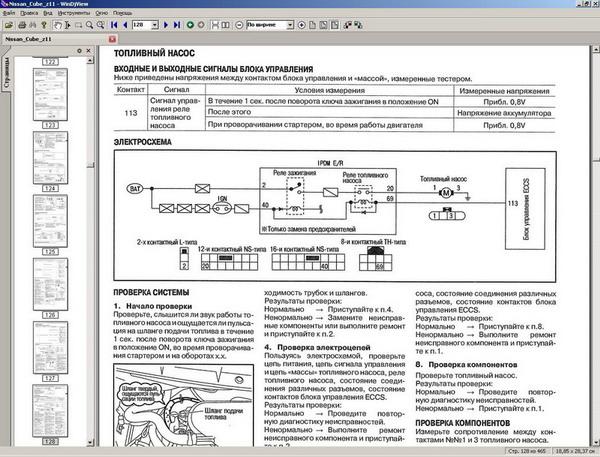

На схеме это 20 контакт в 12-ти контактном разъеме NS типа:

Установка ДХО на Nissan Cube - Схема подключения к электросети

Расположение разъемов в блоке IPDM E/R, наш четвертый (4):

Установка ДХО на Nissan Cube - Схема подключения к электросети

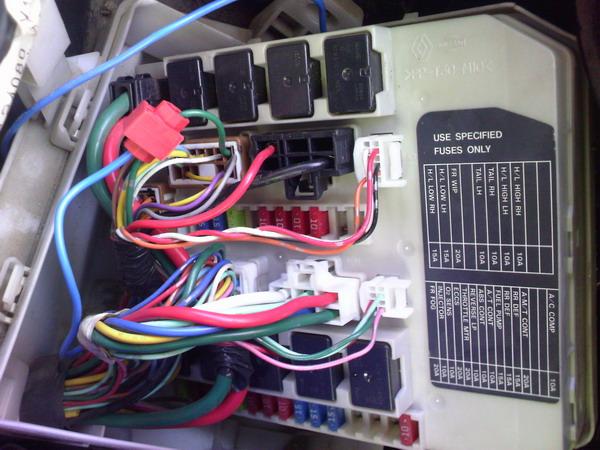

На автомобиле это выглядит вот так:

Установка ДХО на Nissan Cube - Панель предохранителей

Все провода от блока управления ДХО подключал через быстрозажимные клеммы, не требующие хирургического вмешательства и снятия изоляции.

При включении габаритов, ДХО должны погаснуть. Коннектимся к «габаритному» проводу левой фары:

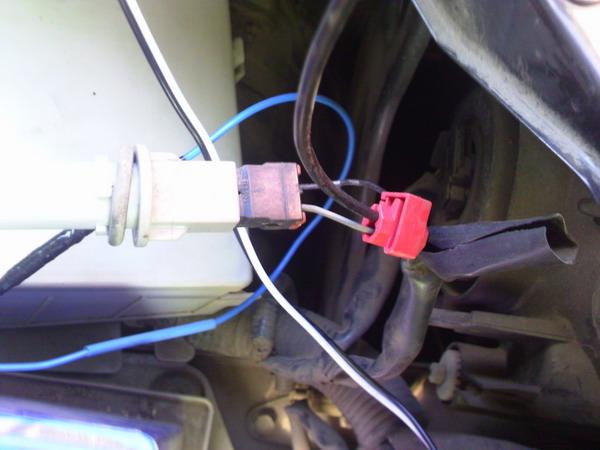

Установка ДХО на Nissan Cube - Проводка

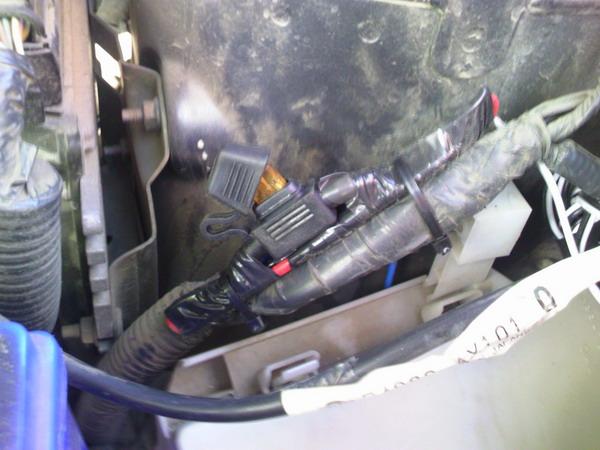

Монтируем предохранитель в зоне доступа под капотом:

Установка ДХО на Nissan Cube - Проводка

Блок управления крепим на «правильный» двусторонний скотч «3М» на кузов.

Общий вид:

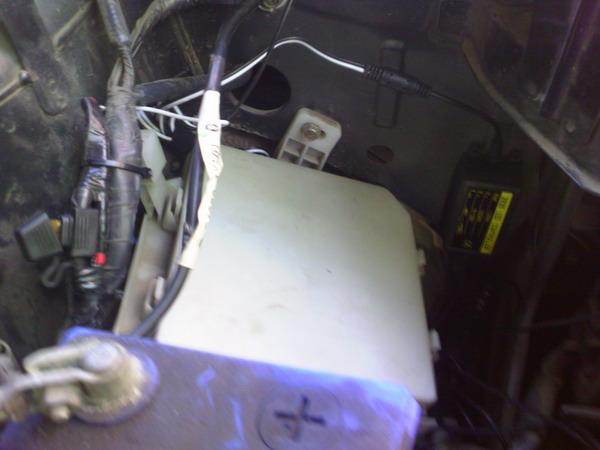

слева от белой коробки блока IPDM E/Rпредохранитель на 5А, справа в глубине на кузове блок управления ДХО.

Установка ДХО на Nissan Cube - Проводка

Проверяем работоспособность: Заводим двигатель - ДХО :загорелись:

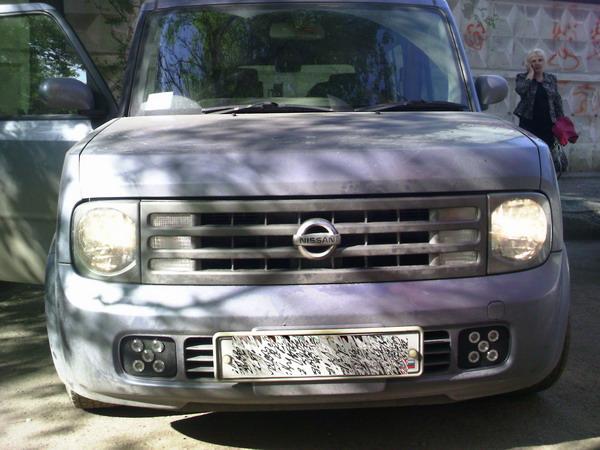

Установка ДХО на Nissan Cube - LD Meteor на машине

Включаем габариты или свет - ДХО погасли:

Установка ДХО на Nissan Cube - LD Meteor на машине

Итого бюджет:

  • ДХО из китайского интернет магазина - 60 USD,
  • изготовление заглушек в рекламной мастерской - 250 руб. за пару,
  • пленка «под карбон» - 200 руб. за отрез 0,15 м.*1,5м.

Вот вкратце и все. Надеюсь кому-нибудь отчет пригодится для использования моего опыта на своем Кубике! Удачи!

За инструкцию выражается огромная благодарность нашему одноклубнику: #Cubovod#.
