Замена радиатора кондиционера

При покупке на моём КУБике не работал кондиционер, заехал я на СТО для диагностики, там дунули маленько фреона и сразу обнаружили утечку из радиатора.

Сейчас, когда температура воздуха на улице +30, а на солнце и +40 в черной машине без кондиционера, мягко говоря, жарковато.

В общем сегодня я опишу процесс замены радиатора кондиционера на Nissan Cube.

Для замены радиатора кондиционера нудно часа 2 времени, желательно смотровую яму, немного инструментов и желание ездить с исправным кондиционером.

Инструменты - крестовая и простая отвертки, ключи на 10,12,17 и 19, и несколько новых клипс.

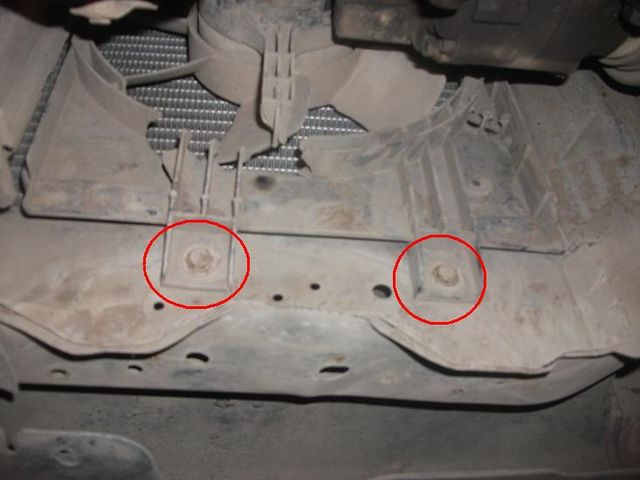

Сначала лезем в смотровую яму и откручиваем защиту двигателя, под ней увидите вентилятор радиатора кондиционера. Вентилятор держится на 2-х болтах снизу и 2-х гайках сверху.


Потом нужно снять решетку радиатора и фары.

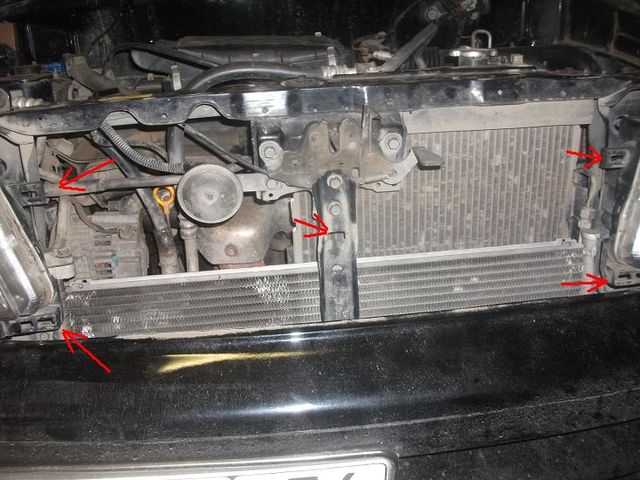

Решетка радиатора крепится к фарам четырьмя защелками и еще одна защелка посередине.

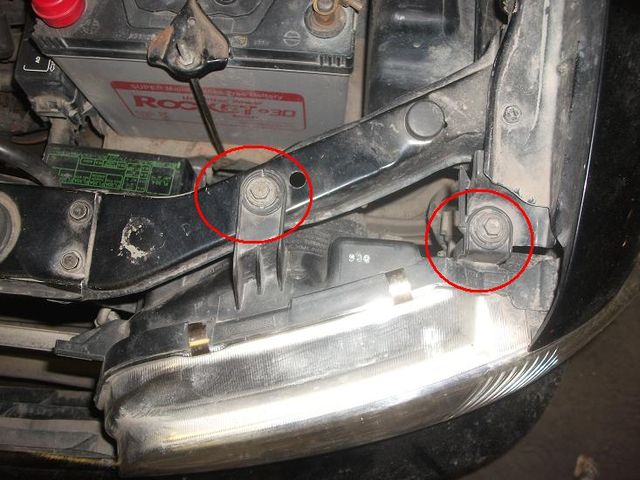

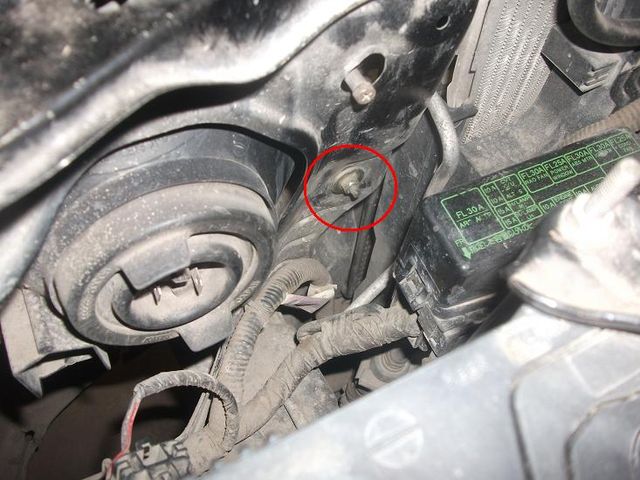

Фара держится на 2-х болтах сверху и одной гайке с обратной стороны.


Кстати если боитесь сломать крепления, решетку радиатора можно отдельно не снимать, чтоб не сломать защелки, можно просто снять обе фары в сборе с решеткой.

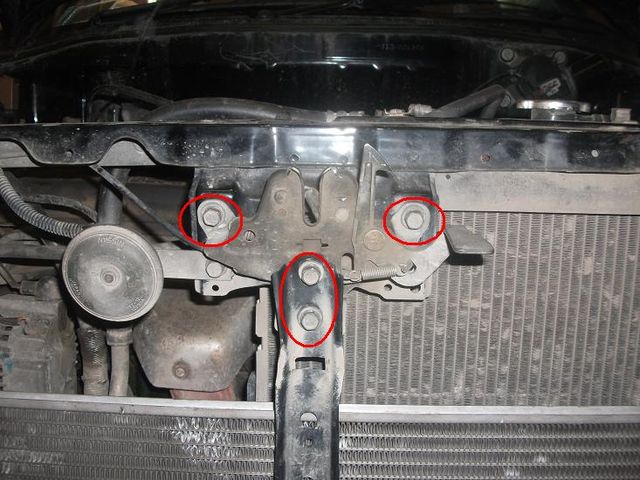

Когда сняли решетку радиатора, нужно открутить замок капота. Чтобы снять замок, нужно открутить 4 болта.


Теперь когда снят замок капота, решетка и фары можно снимать сам радиатор.

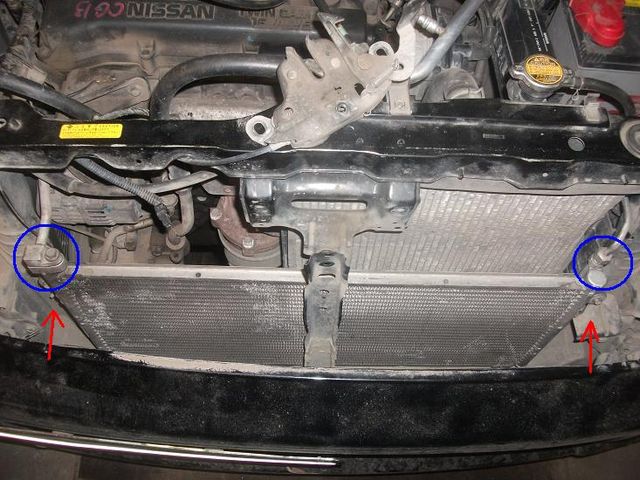

Радиатор крепится на 2-х болтах (красные стрелочки), но перед тем как откручивать эти болты лучше открутите трубки по которым циркулирует фреон (синие кружки).


Когда радиатор полностью откручен, просто вытаскивайте его вверх при этом немного наклоняя на себя.

Достав радиатор, ставим на его место новый. Смотрите чтобы ножки внизу радиатора встали в пазы в балке.

Когда будете прикручивать трубки к новому радиатору, старайтесь не погнуть трубки и не порвать резиновые уплотнители на трубках.

Ну и ещё, радиатор на Z10 и AZ10 взаимозаменяемы следующим образом:

  • Период производства 02.1998 - 10.1998 - номер по каталогу 9211067B16, замена 9211067B17
  • Период производства 10.1998 - 11.1999 - номер по каталогу 9211067B17, замена 9211067B18
  • Период производства 11.1999 - 12.1999 - номер по каталогу 9211067B18, замена 92110AN000
  • Период производства 12.1999 - 09.2000 - номер по каталогу 92110AN000
  • Период производства 09.2000 - ... - номер по каталогу 92100AN015,  замена 92100AN010

Оригинал инструкции находятся на форуме.

За инструкцию выражается огромная благодарность нашему одноклубнику: LRK
