Изготовление и замена сальника свечного колодца крышки клапанов

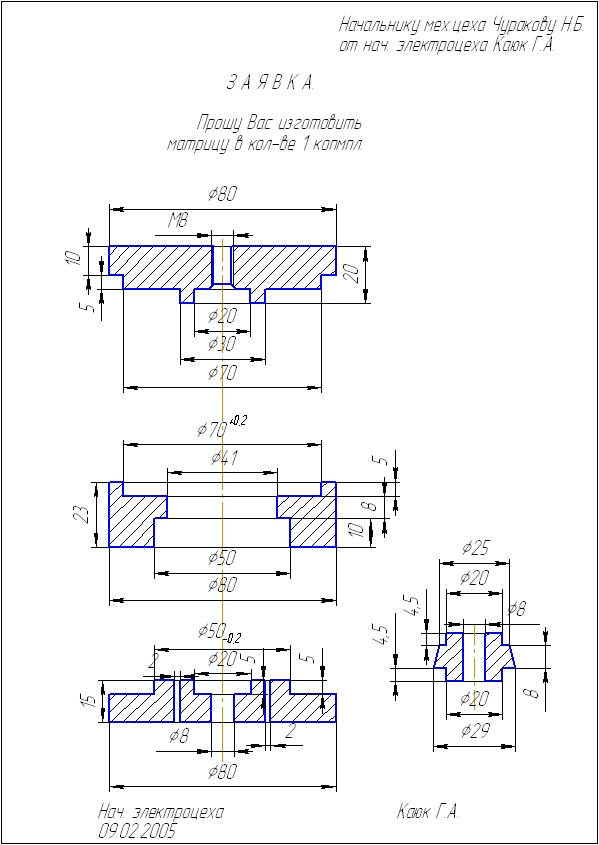

1. Согласно чертежа изображенного на Рис.1 заказываем знакомому или незнакомому токарю матрицу. Далее покупаем или берем сырую маслобензостойкую резину, хватит двухсот грамм с учетом запаса и варим уплотнительные кольца как показано на Видео 1.
Не забудьте удалить излишние отливки.

рис. 1.



2. Снимаем клапанную крышку аккуратно и осторожно дабы не порвать прокладку. Лучше это делать на теплом двигателе, чтобы прокладка была мягкой и податливой. Если до этого прокладка не давала течи, то новая однозначно нам не нужна, как говаривал спящий футболист - двадцать баксов то нелишние.

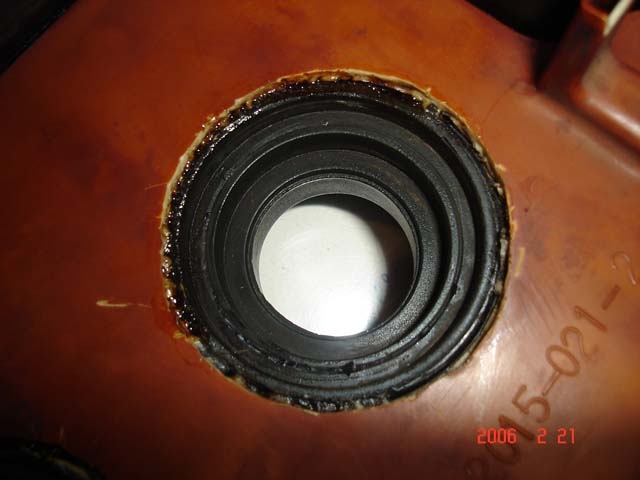

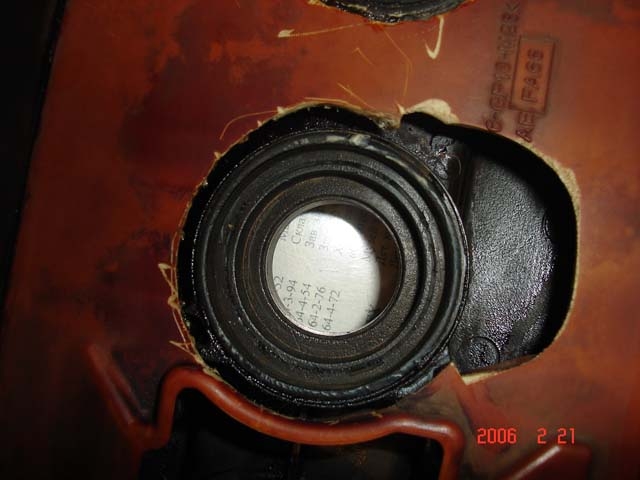

3. Очищаем крышку от масла и всего прочего и расширяем отверстия нижней текстолитовой пластины до 54-55 мм в диаметре для удобства удаления сальника Рис.2 если этого не сделать то при удалении сальника может получиться как на Рис.3. Это можно сделать с помощью маленькой фрезы и старой бормашыныки. Общий вид подготовленной крышки на Видео2.

рис. 2.

рис. 3.

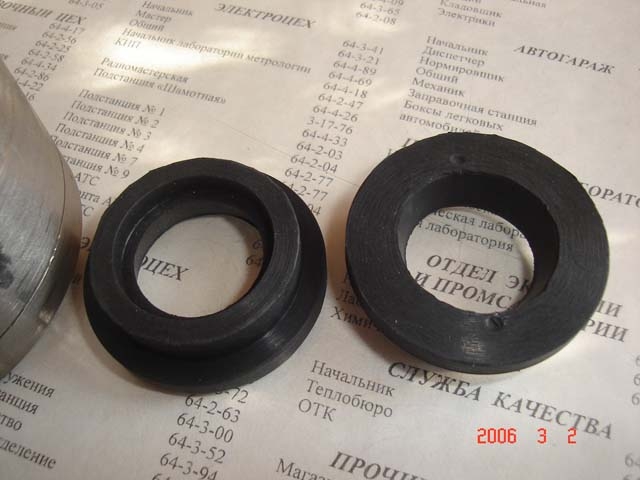

4. Берем готовые уплотнители Рис. 4 и устанавливаем их в крышку предварительно нанеся тонкий слой герметика на посадочные места отмеченные красными точками Рис.5, боковые части герметиком не уплотняем так как при установке на свечные колодцы все будет герметично.

рис. 4.

рис. 5.

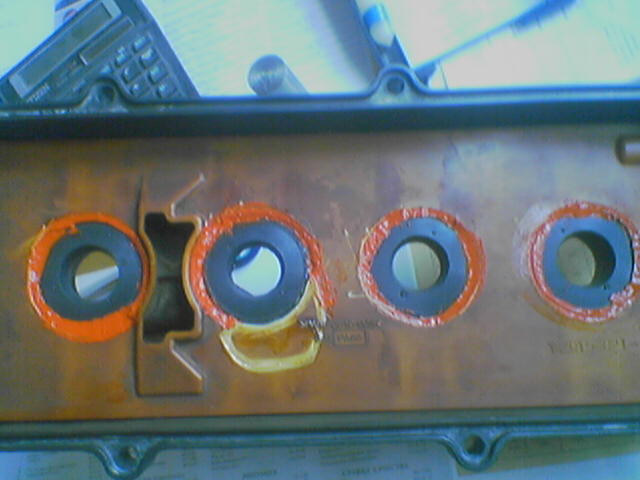

5. Как показано на рис.6 герметиком уплотняем все возможные щели в нижней текстолитовой крышке предотвращая возможность попадания масла туда где циркулируют картерные газы двигателя.

рис. 6.

7. Для установки крышки необходимы Болты М6 на 1-2 см длиннее чем те которыми крепится клапанная крышка.

8. Вставляем прокладку в крышку, наносим герметик на полусферы головки (с правого торца две маленьких с левого одна побольше) тем самым подстрахуемся в местах склонных к подтеканию, помажем маслом внутреннюю часть уплотнителей, чтобы легче одевалась крышка.

9. Аккуратно ставим крышку на колодцы, берем удлиненные болты М6 вворачиваем их по периметру и равномерно затягивая их садим крышку на место. Протягиваем крышку родными болтами не забыв убрать удлиненные. Даем герметику подсохнуть согласно инструкции на тюбике.

10. Ездим долго и счастливо не заглядывая под капот.

Автор: Каюк (07.04.2006)
