 | | рис. 1. Лампа диагностики. |
На модели Nissan Cube на табло может быть лампочка с изображением двигателя, она может служить для индикации кодов. У Nissan, код 12, например, выдается так: длинная вспышка (0,6 сек) - пауза (0,9 сек) - две короткие вcпышки (по 0,3 сек с паузой 0,3 сек); код 23 так: две длинные вспышки (по 0,6 сек с паузой 0,6 сек) - пауза (0,9 сек) - три короткие вспышки (0,3 сек с паузой 0,3 сек). Пауза между кодами составляет 2,1 сек. Как же это сделать? На Nissan Cube диагностика делается так: Включаем зажигание (не пуская двигатель). Перемыкаем контакты (рис. 2). Считываем код неисправности по вышеуказанной схеме. Выключаем зажигание. Включаем зажигание (не пуская двигатель). Перемыкаем контакты. Выключаем зажигание. Система работает в нормальном режиме.

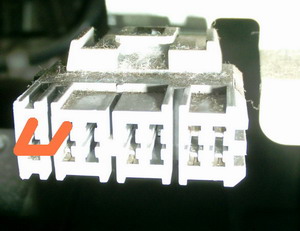

Колодка диагностики находится у блока предохранителей справа от водителя под защитной крышкой.  |  | | рис. 2. Колодка диагностики из 14 контактов. | рис. 3. Колодка диагностики из 16 контактов. |
Коды неисправностей двигателей фирмы Nissan | КОД | Неисправность | | 11 | Неправильный сигнал от датчика вращения коленвала | | 12 | Неправильный сигнал от датчика потока воздуха ("считалка" воздуха) | | 13 | Неправильный сигнал от датчика температуры двигателя | | 14 | Неправильный сигнал от датчика скорости автомобиля | | 21 | Неправильный сигнал от датчика управления катушкой зажигания | | 22 | Неисправны цепи управления топливным насосом | | 23 | Неправильный сигнал от датчика положения дроссельной заслонки | | 31 | Неисправен блок EFI или цепи управления кондиционером | | 32 | Неисправны цепи управления клапанами EGR или сам клапан EGR | | 33 | Неправильный сигнал от датчика выхлопных газов | | 34 | Неправильный сигнал от шок-сенсора (датчика детонации) | | 35 | Неправильный сигнал от датчика температуры выхлопных газов | | 43 | Неисправен датчик положения дроссельной заслонки или его цепи | | 44 | Блок EFI работает нормально | | 45 | Утечка топлива в инжекторах | | 51 | Неисправны инжекторы или их цепи | | 54 | Неисправны цепи от блока управления коробкой-автоматом | | 55 | Нет неисправностей в вышеперечисленных цепях |
